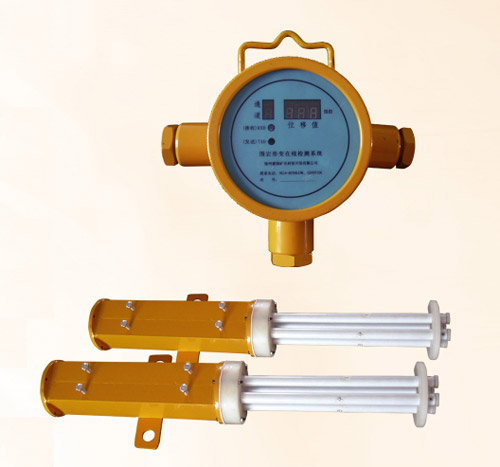

多点位移计(顶板离层指示仪)(HD-6巷道顶板检测仪)

用途:

      用于观测顶板、围岩岩层分离时所产生位移量的专用检测仪器,主要适用于采用锚杆支护的巷道顶板以及所需测量顶板、围岩位移的工作面。为煤矿工程技术人员和监测工作人员的提供确定锚杆的长度、抗强度,锚杆使用的合理性、经济性提供科学的的依据。从而有效地防止顶板塌落的事故。

技术优点:

     1.可是真正实现实时监控,数据更准确,系统稳定,保证数据安全有效地传输,减少中间环节,简化系统组成,减少一起故障的发生,为煤矿工程技术人员和监测工作人员提供科学的准确有效的依据。

    2.数据引入局域网,可以使实现多机多部门共享。

    3.与其他同类产品比优点:使用井下原有电话线作为通讯线,布线便捷,现场安装时间短、使用简单。

    4.数据线通讯抗干扰能力强。

技术特点:

     系统根据煤矿现场实际,采用分布式结构及多种通讯方式:系统主控计算机及管理软,地面通讯主机、通讯线缆、井下工作面通讯主机、井下通讯分机,485通讯线缆、位移传感器、位移检测仪、电源模块,将监控PC接入局域网,并经过相应的设置,即可实现数据共享。

技术指标:

    1. 系统组成:地面系统主控计算机及管理软,地面通讯主机、井下工作面通讯主机、井下通讯分机,压力检测表。

    2. 系统容量:(1)地面通讯主机挂接井下分机数1~6台。

                       (2)井下分机挂接仪表数:1~30台。

                       (3)分机测点  :4个

    3. 通讯方式:

通讯方式及线缆、速率:

(1)监控PC机到地面通讯主机:RS-232通讯,标准RS232通讯线缆波特率:2400bps ;

(2)地面通讯模块到井下工作面通讯主机:

专线工业MODEM数据传输,标准电话线线缆,通讯距离10km内,波特率:9600bps ;

(3)井下通讯主机与分机:2000m波特率:9600bps;

(4)井下工作面通讯分机到压力采集表: RS-485通讯,标准RS-485线缆(120Ω),通讯距离1000m内,

波特率:2400bps;

   4.供电方式:

地面通讯模块:

      工作电压: DC 12V  ;

      井下工作面通讯模块:

      工作电压: DC 12V

位移显示器:

      工作电压:DC 9-12 V ;

      显    示:数码管4位,第一位通道数,后三位压力值,单位Mpa;

      精    度:4级;

      量    程:0 – 200 mm

      通讯方式:RS-485;

      波 特 率:2400 bps

      电源:输入:AC 127 V    输出:DC 12 V  1A   防爆电源。
