无线自组网在线监测系统

自组网在线监测系统概述

KJ-26矿山压力监测系统是我公司与中国矿业大学矿压实验室自主研发的一套监测矿山压力监测系统,它具有使用成本低廉,安装使用简便,通讯功能强,传感器精度高,可以结合传感器用于多种矿山压力的监测,(回采工作面矿山压力监测、巷道支护顶板压力监测、围岩应力及位移的监测)是有很好的实用推广性。

KJ26无线矿山压力监测系统采用无线传感器网络采用2.4 GHz无线通信方式传输数据,无需复杂的布线,且系统具有自由组网通讯及极强的抗干扰性。


技术参数:

一、监测系统可以实现以下功能:

1.井上计算机动态模拟显示监测参数、报警;

2.现场数据显示和报警;

3.压力传感器可以实现工作面组网无线传输;

4.工作面数据可以无线传输至工作面两端的巷道矿用本安分站,再由电话线传输到地面;也可以有数据采集器采集

5、监测数据综合专业化分析;曲线显示、分析;自动记录存储;

6.历史数据查询及报表输出;

7.局、矿顶板动态监测网络功能;

二、  矿压监测系统具有以下技术特点

    1、该系统支持多个子系统和多元矿压参数监测,系统支持最多达16个独立采区(测区)的矿压监测,每个测区内可兼容工作阻力、顶板离层、围岩应力、锚杆支护应力、钻孔应力计多元参数监测。系统容量达65536个测点。

    2、系统根据采场条件采用了两级总线设计,总线之间完全隔离,工作面和巷道移动数据采用无线采集传输;固定数据采用有线传输

3、智能一体化监测传感器,微处理器控制,具有现场独立报警设置功能,电池供电,超低功耗设计,可连续工作半年以上。

4、监测传感器内置无线传输模块,实现工作面现场无线数据传输,使用方便,减少现场维护量。

6、所有设备取得MA、防爆证。

三、系统组成与要求:

1、矿压监测系统的结构与组成

综合数据监测系统主要由地面中心站监控主机和软件、信息传输接口、通讯电缆、矿用隔爆兼本质安全型电源箱、井下具有无线传输功能的矿用本安分站、无线矿用本安型数字压力计、围岩移动传感器及防雷栅等单元构成。

监控软件对数据进行处理、显示并进行打印,信息传输接口通过RS232接口与监控主机相连接;电源箱为井下监控基站提供本质安全型电源;井下具有无线传输功能的矿用本安分站进行无线双向通讯,并将采集到的数据进行处理后通过传输线路上传到地面中心站;监测数据通过无线矿用本安型数字压力计传送到具有无线传输功能的矿用本安分站。

2、地面中心站

a)       工业计算机:

b)      激光打印机:

c)     信息传输接口

d)     操 作 系统:Windows XP;

e)      数  据  库:SQL SERVER 2005;

f)   监控软件;

g)      地面监控主机应能保存一年以上的监测数据。

h)   防雷器

3、 矿用隔爆兼本质安全型电源箱

为井下基站及其传感器提供本安电源,具有两路本地断电功能及备用电池供电功能。当交流电源停电时,后备电池可使基站连续工作2小时以上,单独维持人员定位系统单个基站可达10小时以上。

(1)防爆形式:矿用隔爆兼本质安全型,防爆标志为Exd[ib]I;

(2)具有本安电源、备用电源及断电器三大功能;

(3)可提供1路12V、直流本安电源;

(4)保护措施完善,输出电压稳定;

(5)AC127V、电压等级输入;

(6)采用先进的开关电源二次稳压,效率高且适应电压范围宽。

4、无线本安分站

该设备具有多通道、多制式的信号采集和通讯功能,能及时将监测到的各种环境参数、生产状态、实时传送给地面中心站。装在井下工作面与巷道交叉口,可随时根据采动需要调整安装位置与无线数字压力计进行双向通讯,分站根据其信号确定其具体位置。它既可接收井上下达的命令数据,也可主动向地面中心站发送采集数据信号。 (同时可以用采集器采集数据。)

(1)低功耗设计,具备报警和通讯状态指示功能。

(2)抗干扰能力强,可靠性高,体积小、重量轻;

(3)收发频率:2.4G;

(4)免维护使用1年以上;

(5)防护等级:IP54;

(6)防爆形式:矿用本质安全型,防爆标志为ExibI(150℃)。

5、 信息传输接口

该设备安装于地面调度室,实现485和RS232之间的信号转换。具备电源、工作状态指示功能,接收井下基站发来的485通讯信号,并将该信号解调成RS-232C信号传送给计算机,将地面计算机输出的RS-232C信号经调制发送给井下基站。实现井上非本安通信信号与井下本安通信信号之间的电气隔离。

1)传输速率:9600bps;

2)传输方式:二线制无极性,无主对等通讯;

3 信息传输接口 与主机通讯:RS232;

4最大通讯距离: 10Km 。

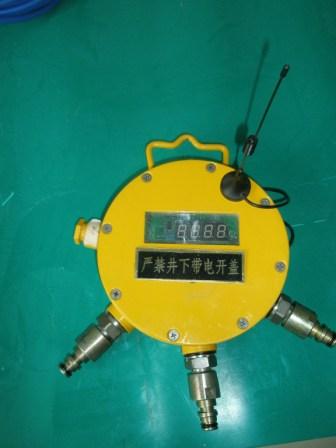

6、无线矿用本安型数字压力计

(1)    工作电压: 6-12V

(2)工作电流:<=55mA

(3)  压力计精确度等级: 2.0级

(4) 量程:0-60MPa。1-4通道

(5) 引压孔直径  Ø10。

(6) 显示方式:LED数字显示。

(7)通信方式:无线传输,收发频率:2.4G

(8)最大通讯距离: 200m

 (9)   工作时间:每5分钟唤醒工作,其余时间进入休眠省电状态。使用时间大于12个月。

   通讯方式:

       监控室通讯单元(传输接口)到监控PC:RS--232

       监控室通讯传输接口到工作面本安分站(井下通讯主机):工业MODEM专线数据通讯,电话线

       井下本安分站到压力传感器:RS--485

底层硬件及传输:

分为以下几个部分:压力传感器、数据通讯、电源、数据传输线缆

压力传感       每一个监测点压力传感器,主要功能是支架的油缸的压力

矿用本安分站: 井下监测点放置1套,主要功能和每一个压力传感器的通讯,保证正常数据传输。

通讯传输接口   监控室放置1套、是负责监控PC机与矿用本安分站之间的通讯

电   源: 监控室1套电源,输入AC 220V,输出DC 5V 1A,负责给监控室通讯传输接口)供电;

监测点2套电源,输入AC 127V,输出 DC 12V 8A ,负责给所有的压力传感器和井下通讯本安分站供电。

上层操作软件及联网

监控PC机从位移检测表取到数据,加上电脑时间数据,送显示页面,并可以设定数据保存间隔时间。

         功能:

             可以设置单位、使用地点、名称等基本设置

             设立3个权限:管理员2级(最高),操作员1级,;

                           根据级别的不同,操作的权限不同。

             数据主页面:位移检测单元编号、位移值、时间

             参数设置页面:报警上限(MPA、报警下限(MPA、

             数据处理:保存,查询,打印,删除,导出

             联网模式:本地(监控机)、  联网(网内其他PC,需设置监控机的IP地址)

         联网:

             将监控PC接入局域网,并经过相应的设置,即可实现数据共享。

             简单说就是在需要数据共享的网内PC机安装操作软件,然后输入监控机的IP地址、联接、数据共享。
